제품소개
MINI SERIES

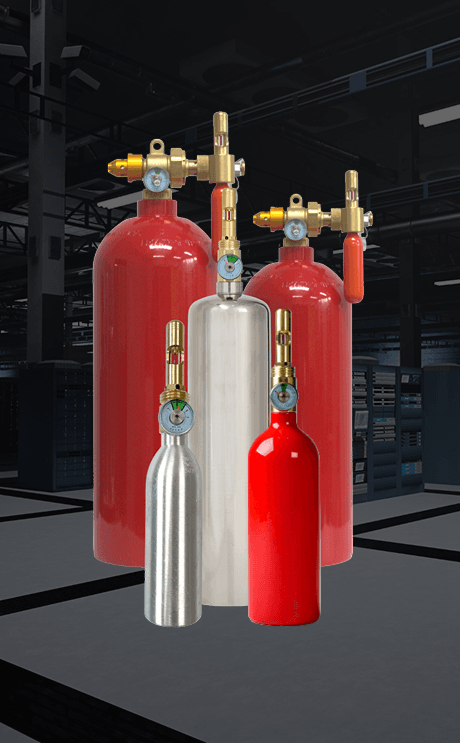

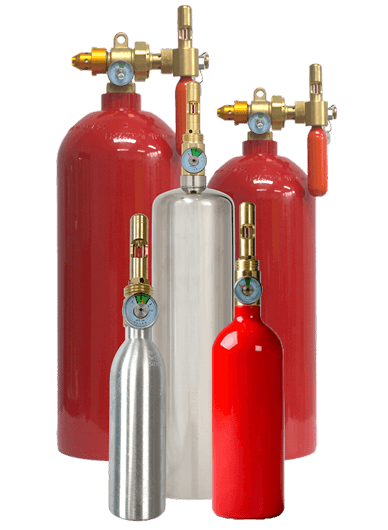

가스자동소화장치 Mini series
중·대공간 전기 화재, 초기 진압
중공간 내 열과 불꽃을 자동 감지해 화재 확산을 초기 차단하는 기계식 가스자동소화장치
Overview
공간 규모에 따라 선택하는
중·대공간 대응
가스 자동 소화 솔루션
작은 과열이, 큰 피해로 이어지기까지는 생각보다 빠릅니다. 가스자동소화장치 Mini 시리즈는 데이터 센터, 복합건축물, 공장·통신시설의 배전반/전산실 등의 밀폐/반밀폐 공간에서 발생하는 스파크·과열·과부하로 인한 초기 화재를 신속하게 진화하기 위해 탄생했습니다. 열을 감지하는 순간 소화약제를 확산시켜 화원을 제거하고 확산을 막아, 인명·재산 피해와 운영 중단 리스크를 최소화합니다.
AI/데이터/ESS/정보통신 성장으로 전기 수요 증가에 따른 화재 빈도 증가
사람이 상주하지 않는(또는 접근이 낮은) 중공간 화재 대응 한계 해결
수배전반·변압기함·MCC·전산랙 등 전기설비 특화
중형·경량 설계로 설치 공간 제약 최소화
Process
4단계 자동 감지·소화 프로세스
01
감지
대기 중 온도 120℃ 이상 또는 유리벌브(공칭 68℃) 감지
02
작동
헤드 내측에 설치된 유리벌브 파괴
03
분사
가압된 할로겐화합물 소화약제 방출
04
소화
산소 공급 차단 (질식 소화)
Models
5가지 모델로 다양한 공간 규모 대응

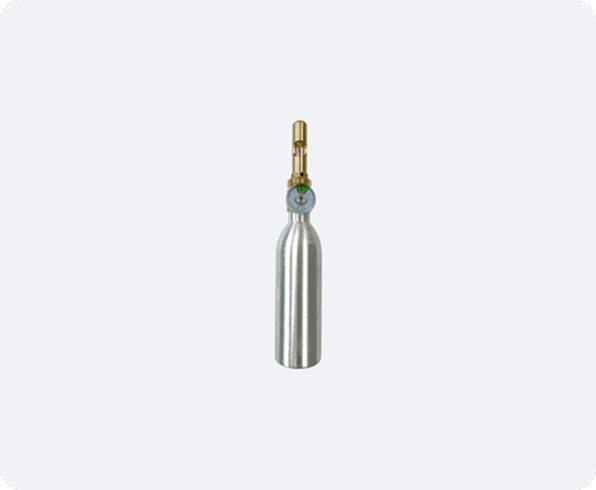

Mini 360
형식승인예정
설계방호체적
0.36㎥
공칭작동온도
68℃
소화약제
HFC-125
제품 크기
60x308
사용온도범위
-20 ~ +50℃

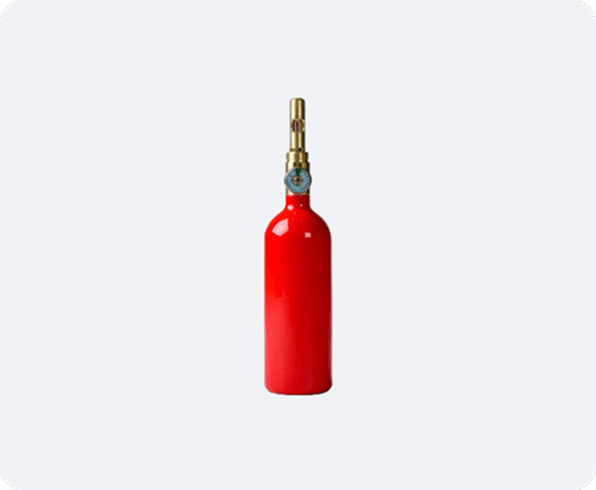

Mini 1200
MAS
26046354
S2B
202407239156795
설계방호체적
1.215㎥
공칭작동온도
68℃
소화약제
HFC-125
제품 크기
90x265
사용온도범위
-20 ~ +50℃

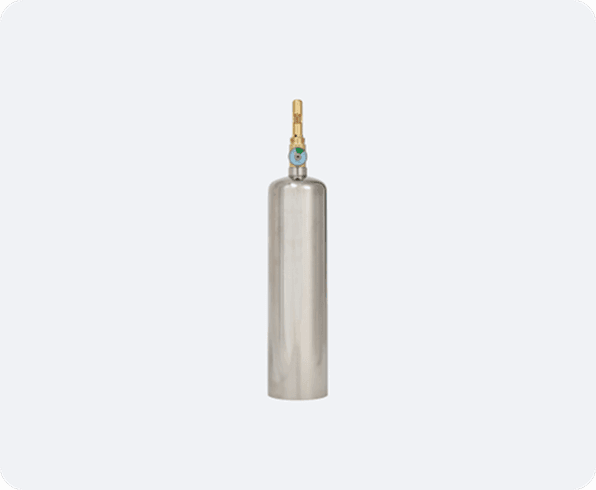

Mini 3000
MAS
26046355
S2B
202407239157281
설계방호체적
2.88㎥
공칭작동온도
68℃
소화약제
HFC-125
제품 크기
114x331
사용온도범위
-20 ~ +50℃

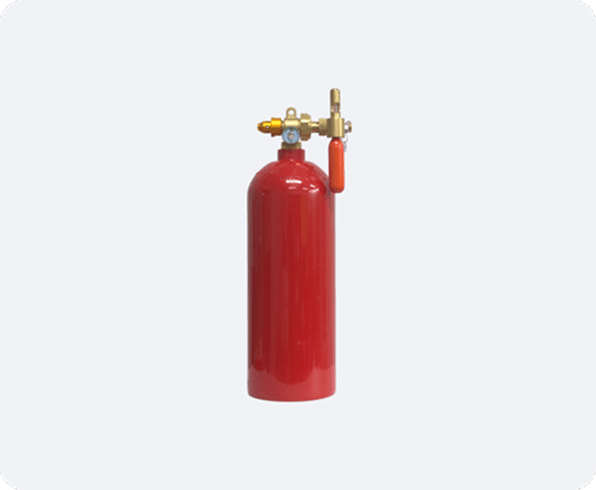

Mini 6000
MAS
26046356
S2B
202512055664043
설계방호체적
5.625㎥
공칭작동온도
68℃
소화약제
HFC-125
제품 크기
176x590
사용온도범위
-20 ~ +50℃

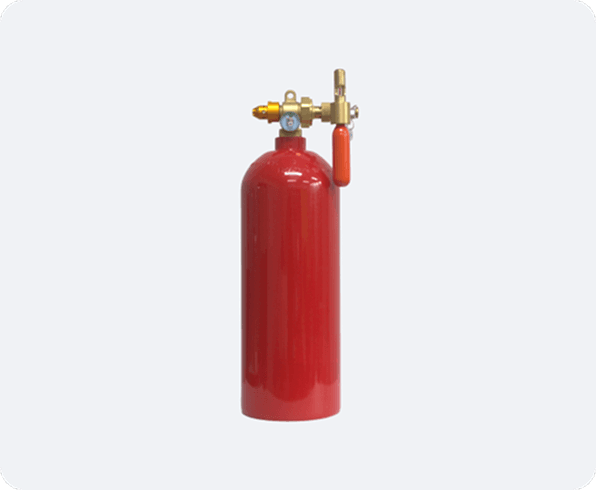

Mini 10000
MAS
26046357
S2B
202512055665478
설계방호체적
9.720㎥
공칭작동온도
68℃
소화약제
HFC-125
제품 크기
204x595
사용온도범위
-20 ~ +50℃

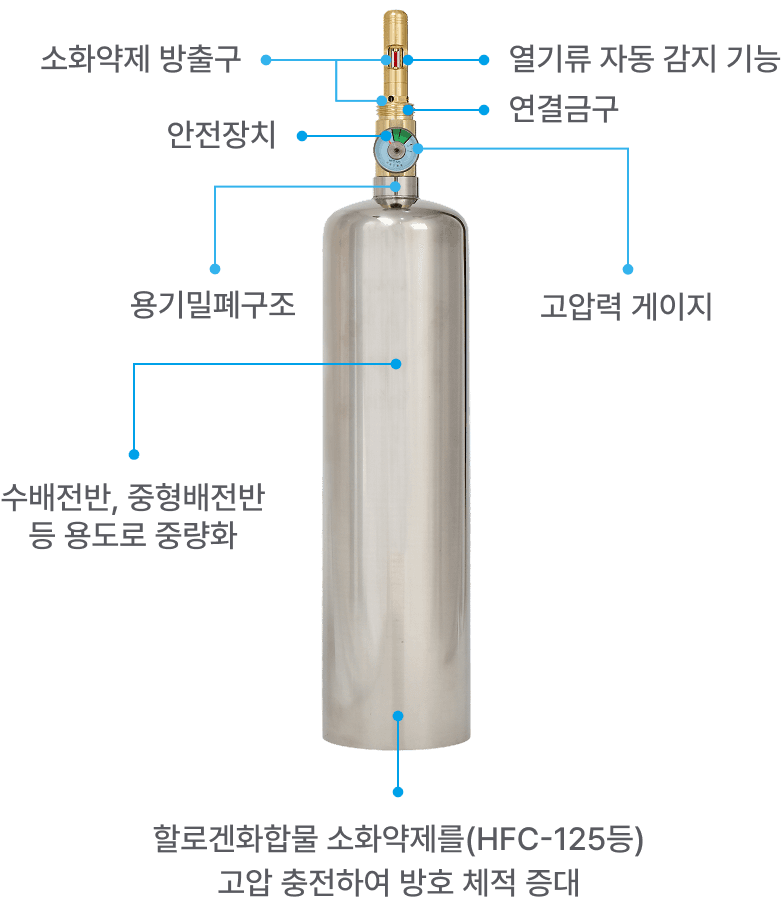

제품 상세 구조
Certifications

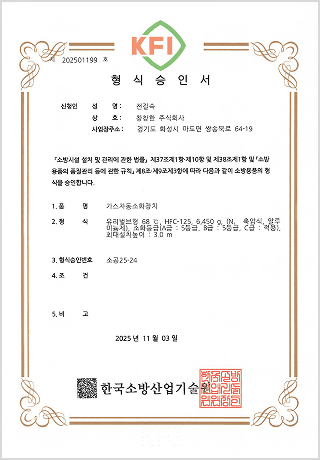

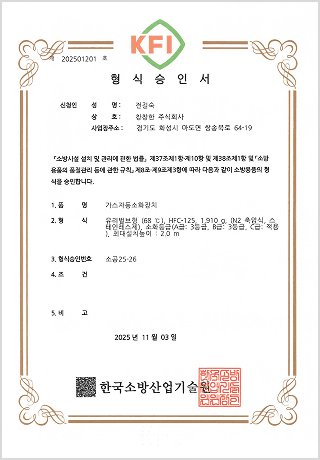

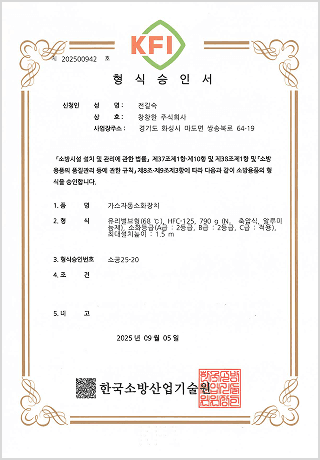

형식승인서
Installation
간편한 설치 방법
Step 01
이격 확보
고압의 도체 상호간 및 도체와
비충전 금속부와의 이격거리는 참고하여 설치한다.
Step 02
상부 부착
대상물 내부의 설치 부분을 설정하여
상부에 브라켓을 견고하게 부착하여 설치한다.
Step 03
밴드 고정
고정된 브라켓에 제품의 용기 부분을 넣어
안착시킨 다음 밴드를 잠근다.
Step 04
설치 완료
제품은 반드시 상부의 측면 벽에
수직으로 헤드부분이 위로 설치한다.
Step 01
이격 확보
고압의 도체 상호간 및 도체와
비충전 금속부와의 이격거리는 참고하여 설치한다.
Step 02
상부 부착
대상물 내부의 설치 부분을 설정하여
상부에 브라켓을 견고하게 부착하여 설치한다.
Step 03
밴드 고정
고정된 브라켓에 제품의 용기 부분을 넣어
안착시킨 다음 밴드를 잠근다.
Step 04
설치 완료
제품은 반드시 상부의 측면 벽에
수직으로 헤드부분이 위로 설치한다.
유의 사항
* 수배전반 등의 전원을 일시 차단시키고 부착해 주세요. * 피스 체결 시 주위의 전기배선 등에 유의해 주세요.

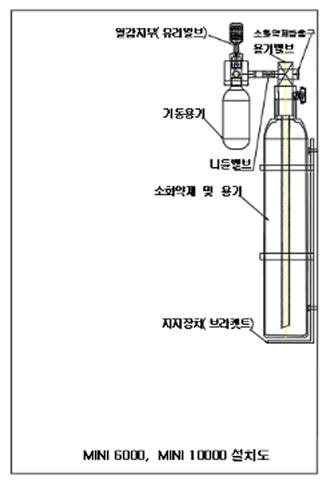

예시 이미지
Applications

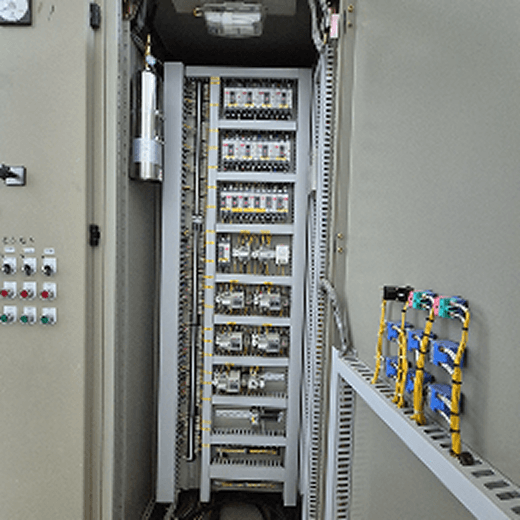

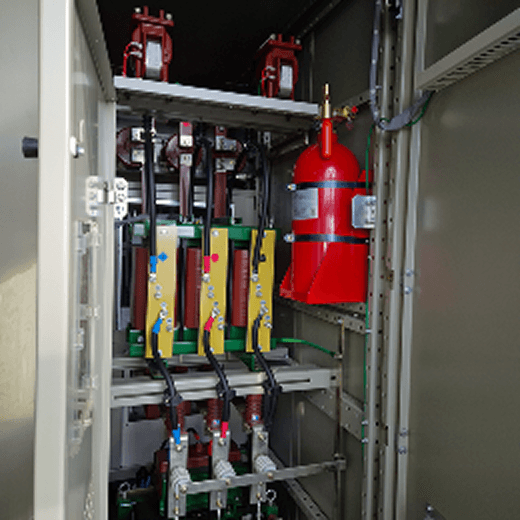

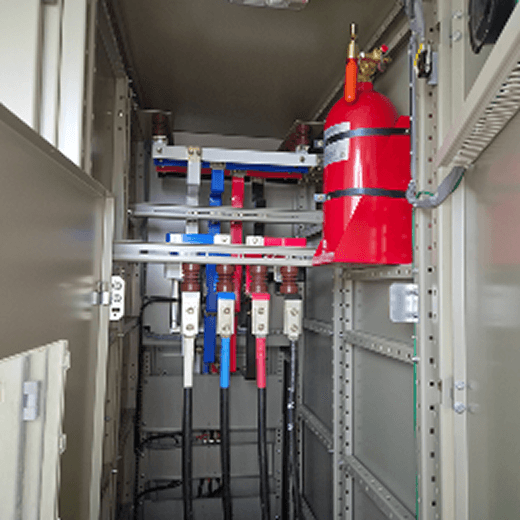

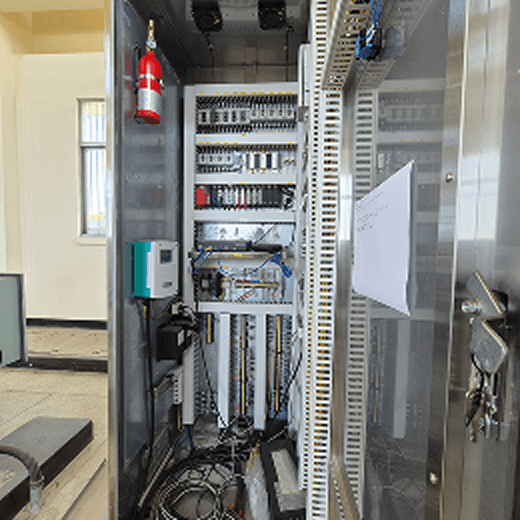

설치 사진
Gov. Procurement
조달청 등록 제품
조달청 다수공급자계약 (MAS)
나라장터 종합쇼핑몰에서 구매 가능
Mini 1200
물품식별번호
Mini 3000
물품식별번호
Mini 6000
물품식별번호
Mini 10000
물품식별번호
나라장터 종합쇼핑몰에서
"창창한 주식회사" 또는 "가스자동소화장치"로 검색
나라장터 종합쇼핑몰 바로가기
Edu. Procurement
학교장터 등록 제품
학교장터 전자조달 등록 (S2B)
학교장터 종합쇼핑몰에서 구매 가능
Mini 1200
물품분류번호
Mini 3000
물품분류번호
Mini 6000
물품분류번호
Mini 10000
물품분류번호
학교장터 종합쇼핑몰에서
"창창한 주식회사" 또는 "물품분류번호"로 검색
학교장터 종합쇼핑몰 바로가기
Specification
상세 기술 사양
Mini 360
화재적응성
A, B, C
설계방호체적
0.36 ㎥
공칭작동온도
68℃
제품 크기(mm)
60x308
소화약제
HFC-125
사용온도범위
-20 ~ +50℃
화재시험모형크기
0.6 × 0.6 × 1.0m
Mini 1200
화재적응성
A, B, C
설계방호체적
1.21 ㎥
공칭작동온도
68℃
제품 크기(mm)
90x265
소화약제
HFC-125
사용온도범위
-20 ~ +50℃
화재시험모형크기
0.9 × 0.9 × 1.5m
Mini 3000
화재적응성
A, B, C
설계방호체적
2.88 ㎥
공칭작동온도
68℃
제품 크기(mm)
114x331
소화약제
HFC-125
사용온도범위
-20 ~ +50℃
화재시험모형크기
1.2 × 1.2 × 2.0m
Mini 6000
화재적응성
A, B, C
설계방호체적
5.62 ㎥
공칭작동온도
68℃
제품 크기(mm)
176x590
소화약제
HFC-125
사용온도범위
-20 ~ +50℃
화재시험모형크기
1.5 × 1.5 × 2.5m
Mini 10000
화재적응성
A, B, C
설계방호체적
9.72 ㎥
공칭작동온도
68℃
제품 크기(mm)
204x595
소화약제
HFC-125
사용온도범위
-20 ~ +50℃
화재시험모형크기
1.8 × 1.8 × 3.0m
모델
화재적응성
설계방호체적
공칭작동온도
제품 크기(mm)
소화약제
사용온도범위
화재시험모형크기
Mini 360
A, B, C
0.36 ㎥
68℃
60x308
HFC-125
-20 ~ +50℃
0.6 × 0.6 × 1.0m
Mini 1200
A, B, C
1.21 ㎥
68℃
90x265
HFC-125
-20 ~ +50℃
0.9 × 0.9 × 1.5m
Mini 3000
A, B, C
2.88 ㎥
68℃
114x331
HFC-125
-20 ~ +50℃
1.2 × 1.2 × 2.0m
Mini 6000
A, B, C
5.62 ㎥
68℃
176x590
HFC-125
-20 ~ +50℃
1.5 × 1.5 × 2.5m
Mini 10000
A, B, C
9.72 ㎥
68℃
204x595
HFC-125
-20 ~ +50℃
1.8 × 1.8 × 3.0m
