제품소개
내진볼트너트
각종 부착물, 견고하고 단단하게 고정
지진 발생 시 인장력과 전단력 등 다양한 하중을 전달받아도 안정적으로 견디는 내진볼트너트
Overview
지진 발생 시
다양한 유형의 하중을 견디는
콘크리트 고정 솔루션
내진볼트너트는 구조·비구조 요소를 콘크리트에 견고하게 연결하기 위해 설계된 고정 시스템으로, 지진 발생 시 인장·전단 하중을 전달받아도 안정적으로 버틸 수 있도록 개발되었습니다. 앵커플레이트·금속구조·배관 지지대부터 수배전반·ESS 인버터함 등 지진 대응이 필요한 다양한 설비 고정에 적용됩니다. ACI 기준 내진 시험과 품질관리를 거쳐 신뢰성을 확보했으며, 국내 공인시험기관 인증으로 현장 적용의 확신을 더합니다.
ACI 기준에 적합한 내진 인장·전단 시험 및 품질관리를 거친 신뢰성 높은 제품
국내 최초의 공인시험기관 인증을 확보한 내진 앵커볼트·너트
시공 시간을 절약하고, 내진 응력까지 고려한 안정성을 제공
균열/비균열 콘크리트 환경에서 구조적 고정에 적용
Applications
4가지 적용 분야
01
구조·철골 고정
앵커플레이트, 금속구조, 강철 빔 등 구조 부착물의 콘크리트 고정
02
설비·장치 고정
기계·보일러·신호 설비, 펌프, 엘리베이터 등 각종 설비의 내진 고정
03
기계 및 소방 안전 설비
방배관 버팀대, 가스배관 버팀대, 펌프,파이프 지지대, 각종 소방 시설 등
04
전기 및 에너지 시스템
교량·도로·터널, 전차선, 전기 트레이, 수배전반, 전기 설비에 대응
Models

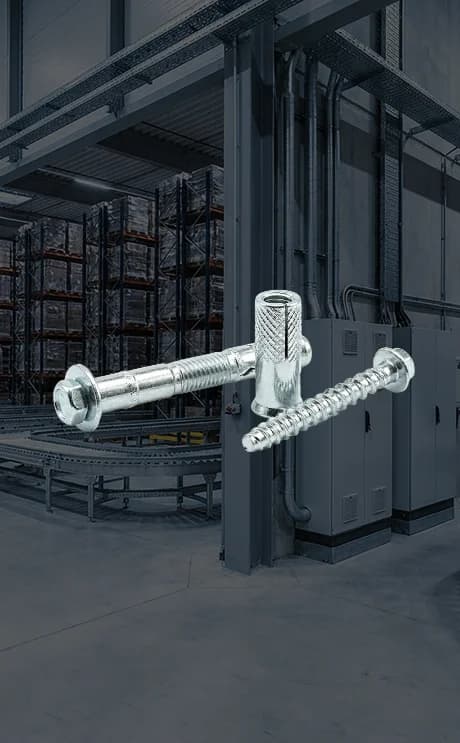

3가지 특화 모델로 현장별 최적의 내진 시공 환경 대응

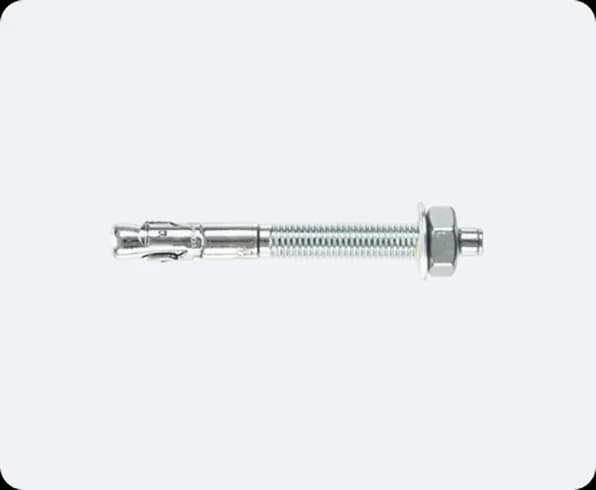

STA
스터드 내진앵커볼트
사이즈
M8
M10
M12
M16
M20
중하중 부하에 적합한 고정형 내진앵커볼트
장기적 고정이 필요한 구조물에 적합
펀치 없이 손쉬운 시공

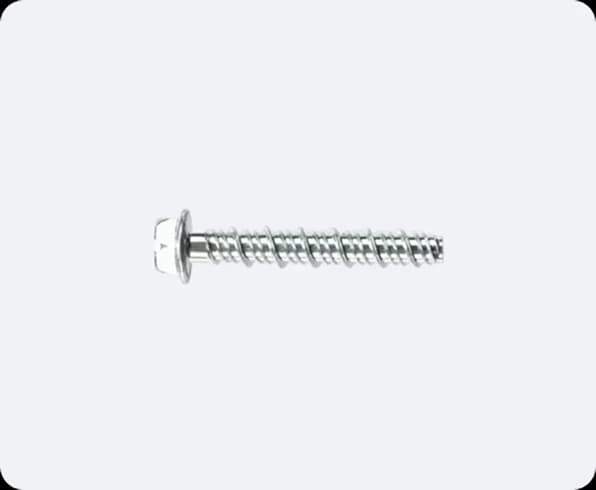

SKA
스크류 내진앵커볼트
사이즈
M8
M10
M12
신속 시공 및 해체 흔적 최소화
구조물 설치가 밀접한 곳에 사용
임팩트 드라이버 설치에 적합
DIA
드롭인 내진앵커볼트
사이즈
M10(3/8")
M12(1/2")
매립형 암나사 타입의 드롭인 내진앵커볼트
볼트 삽입/제거가 필요한 현장에 적합
깔끔한 마감이 필요한 현장에 적합
빠른 비교표
타입
시공방식
특징 요약
규격
권장 용도
스터드 (STA)
확장슬리브 고정형
중하중, 영구 고정
M8~M20
배관, 장비, 구조물
스크류 (SKA)
나사 체결형
신속 시공, 해체 용이
M8~M12
밀집 구조, 임시 시설
드롭인 (DIA)
매립 체결형
암나사, 볼트 탈착
M10(3/8"), M12(1/2")
깔끔한 마감, 유지보수

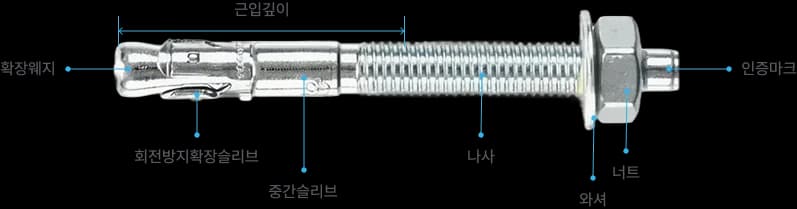

제품 상세 구조
Installation
간편한 설치 방법
Step 01
드릴링
제품 규격에 맞는 드릴 비트를 사용하여
지정된 깊이까지 콘크리트를 천공한다.
Step 02
홀 청소
와이어 브러쉬와 압축 공기 펌프를 사용하여
구멍 내부의 분진과 이물질을 완벽히 제거한다.
Step 03
앵커 삽입
와셔와 너트가 결합된 앵커를 천공된 구멍에 넣고,
필요 시 망치로 두드려 매립 깊이까지 삽입한다.
Step 04
토르크 조임
토르크 렌치를 사용하여 제조사 권장 토르크(Nm)값에
도달할 때까지 조여 고정력을 확보한다.
제품별 예시 이미지
STA
SKA
DIA
Detail

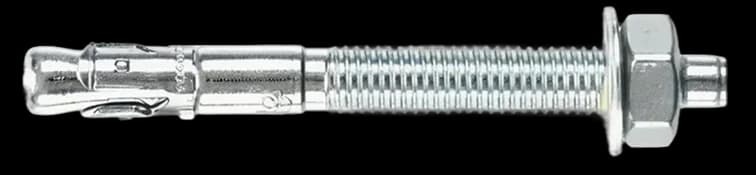

스터드 내진앵커볼트
STA
콘크리트 천공 내부 정착되는 확장슬리브 타입의 스터드 내진앵커볼트로, 표준 드릴 비트와 일반 공구 사용을 통해 간단히 설치됩니다. 지진 시 수직하중 뿐만 아니라 방향 횡력에 의한 설치자 전달도 최대 중하중 전달을 위한 구조물에 적합합니다. 이후 및 장 온도변화에 강하며 시시각각 변하는 응력하에 장기 신뢰성과 내구성을 보장합니다.
특징
1
지진이 발생하여도 제 기능을 발휘하는 내진앵커볼트너트
2
세트앵커와 달리 펀치를 사용하지 않고 손쉽게 시공하여 사용하는 고정형
3
특히 적은 천공으로 쉽게 사용 가능
4
균열 및 비균열의 콘크리트에 사용
5
중하중 부하에 사용
6
사전 설치 또는 고정구의 드릴 구멍을 통해 사용
7
다양한 길이와 직경으로 선택하여 사용 가능
8
정적 및 준정적 부하용
9
내열성(950°C 이상에서도 견딤)을 가지고 있음
핵심 성능 요약
펀치 없이 손쉬운 시공
내열성 950°C 이상
다양한 길이/직경 선택 가능
세부 제원
d₀ (㎜)
드릴 직경
L (㎜)
볼트 길이
Lₛ (㎜)
나사산 길이
T (Nm)
조임 토르크
Sw (㎜)
너트 폭
dₙ (㎜)
구멍 유격
h₁ (㎜)
천공 깊이
hₙₒₘ (㎜)
근입 깊이
tfix (㎜)
피부착물 두께
h (㎜)
콘크리트 두께
하중 성능
기준: 균열 콘크리트에서 내진 시험결과 적용
하중 구분
내용
M8
인장
전단
M10
인장
전단
M12
인장
전단
M16
인장
전단
M20
인장
전단
극한저항
실제뽑힘/전단하중
10.5
15
10.7
13.8
15
23.9
25.4
42
50.2
57.1
특성저항
5% 분위수 적용
10
14.3
10.2
13.1
14.3
22.7
24.1
40
47.7
54.2
설계저항
안전계수 적용
6.7
9.6
6.8
8.8
9.6
15.2
16.1
26.8
32
38.2
추천저항
하중안전계수 적용
4.8
7.1
4.9
6.3
6.9
10.9
11.5
19.1
22.9
27.3
*현장 조건 및 설계 기준에 따라 적용값이 달라질 수 있습니다.
