MINI SERIES
MINI SERIES

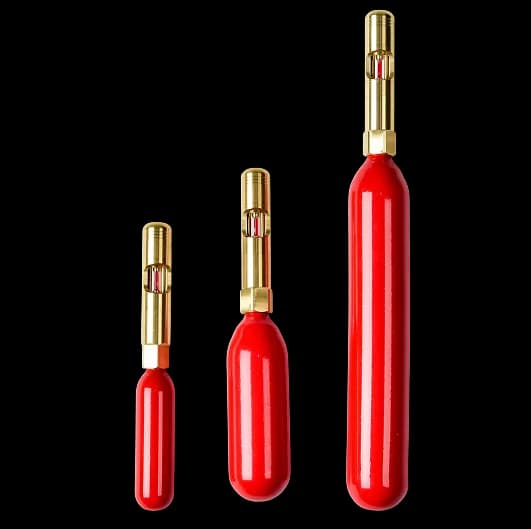

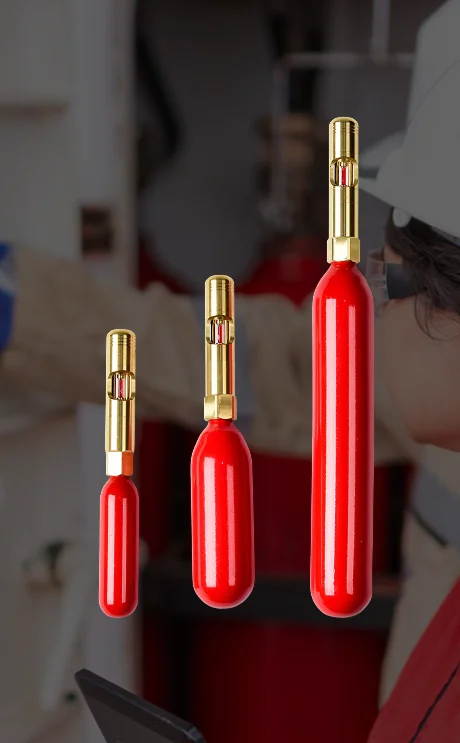

소공간용 소화용구 Mini series
초기 화재, 초기 진압
소공간 내 열·불꽃을 자동 감지해 신속 소화하는 기계식 소공간용 소화용구
Overview
보이지 않는 공간에서
발생하는 전기화재
초기 화재 진압으로 확산을 막습니다
산업이 고도화될수록 화재의 위험은 우리가 보이지 않는 작은 공간에서부터 시작됩니다. 소공간용 소화용구 Mini 시리즈는 사람이 상주하기 어렵거나 접근이 힘든 분전반, ESS 인버터, 데이터 센터 내부의 화재를 초기에 진압하기 위해 탄생했습니다. 화재 발생 시 열과 불꽃을 자동으로 감지하여 소화약제를 즉각 분사함으로써, 대형 화재로의 확산을 미연에 방지합니다.
AI/데이터/ESS/정보통신 성장으로 전기 수요 증가에 따른 화재 빈도 증가
사람이 상주하지 않는(또는 접근이 낮은) 장소의 초기 소화 어려움 해결
분전반/배전반/수배전반/인버터/UPS/전산랙 등 전기선 밀집 구간 초기 진압 목적
소형·경량, 소공간 설치 최적화
Feature
핵심 기술로 전기화재
초기 진압 성능 극대화
01
소공간 화재 초기부터 화원을 제거
작은 공간에서 화재 초기부터 화원 제거, 확산 최소화
02
순간 소화력 강화
저압력 → 고압력 소화 시스템으로 순간 소화력 증진(시간 단축)
03
기밀성·감지 방식 개선
봉판용접식 구조로 기밀성 증가, 불꽃·열대류·복사열 복합 감지 범위 확대
04
경량화·슬림 설계로 설치 편의
소공간 내부 설치 용이
Process
4단계 자동 감지·소화 프로세스
01
감지
대기 중 온도 120℃ 이상 또는 유리벌브(공칭 68℃) 감지
02
작동
헤드 내측에 설치된 유리벌브 파괴
03
분사
가압된 할로겐화합물 소화약제 방출
04
소화
산소 공급 차단 (질식 소화)
Models
3가지 모델로 다양한 공간 규모 대응
Mini 40
MAS
25843202
S2B
202407169107799
설계방호체적
0.03 ㎥
공칭작동온도
68℃
소화약제
HFC-125
제품 크기
25.4x186mm
사용온도범위
-20 ~ +50℃
Mini 120
MAS
25843201
S2B
202407169107889
설계방호체적
0.08 ㎥
공칭작동온도
68℃
소화약제
HFC-125
제품 크기
40x214mm
사용온도범위
-20 ~ +50℃
Mini 360
MAS
25843200
S2B
202407169107948
설계방호체적
0.25 ㎥
공칭작동온도
68℃
소화약제
HFC-125
제품 크기
40x318mm
사용온도범위
-20 ~ +50℃

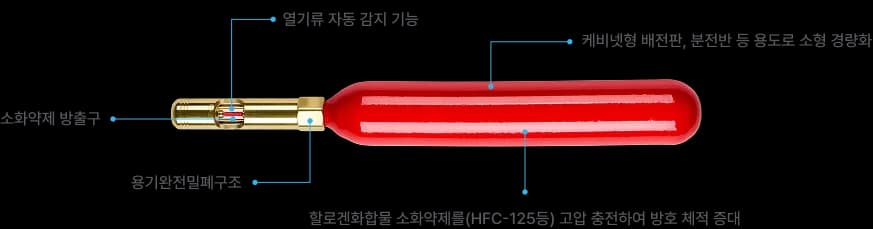

제품 상세 구조
Certifications
형식승인서
Installation
간편한 설치 방법
Step 01
피스 고정
대상물 내부의 상부에 제품을 부착하기 위한 브라켓을
2개 피스로 견고하게 고정시킨다.
Step 02
용기 안착
고정된 브라켓에 제품의 용기 부분을
밀어 넣어 안착시킨다.
Step 03
방향 설정
헤드 부분의 감지부는 개방된 부분이
아래로 향하도록 설치한다.
Step 04
설치 완료
제품은 반드시 상부에 평행하게 또는 측면 벽에
수직으로 헤드부분이 위로 설치한다.
Step 01
피스 고정
대상물 내부의 상부에 제품을 부착하기 위한 브라켓을
2개 피스로 견고하게 고정시킨다.
Step 02
용기 안착
고정된 브라켓에 제품의 용기 부분을
밀어 넣어 안착시킨다.
Step 03
방향 설정
헤드 부분의 감지부는 개방된 부분이
아래로 향하도록 설치한다.
Step 04
설치 완료
제품은 반드시 상부에 평행하게 또는 측면 벽에
수직으로 헤드부분이 위로 설치한다.
유의 사항
* 피스 체결 시 주위의 전기배선 등에 유의해 주세요.
예시 이미지
Applications
설치 사진
Gov. Procurement
조달청 등록 제품
조달청 다수공급자계약 (MAS)
나라장터 종합쇼핑몰에서 구매 가능
Mini 40B
물품분류번호
물품식별번호
Mini 120B
물품분류번호
물품식별번호
Mini 360B
물품분류번호
물품식별번호
나라장터 종합쇼핑몰에서
"창창한 주식회사" 또는 "소공간용 소화용구"로 검색
나라장터 종합쇼핑몰 바로가기
Edu. Procurement
학교장터 등록 제품
학교장터 전자조달 등록 (S2B)
학교장터 종합쇼핑몰에서 구매 가능
Mini 40
물품분류번호
Mini 120
물품분류번호
Mini 360
물품분류번호
학교장터 종합쇼핑몰에서
"창창한 주식회사" 또는 "물품분류번호"로 검색
학교장터 종합쇼핑몰 바로가기
Specification
상세 기술 사양
Mini 40
화재적응성
A, B, C
설계방호체적
0.03 ㎥
공칭작동온도
68℃
제품 크기(mm)
25.4x186
소화약제
HFC-125
사용온도범위
-20 ~ +50℃
화재시험모형크기
0.4 x 0.4 x 0.2m
Mini 120
화재적응성
A, B, C
설계방호체적
0.08 ㎥
공칭작동온도
68℃
제품 크기(mm)
40x214
소화약제
HFC-125
사용온도범위
-20 ~ +50℃
화재시험모형크기
0.5 x 0.5 x 0.3m
Mini 360
화재적응성
A, B, C
설계방호체적
0.25 ㎥
공칭작동온도
68℃
제품 크기(mm)
40x318
소화약제
HFC-125
사용온도범위
-20 ~ +50℃
화재시험모형크기
0.7 x 0.7 x 0.5m
모델
화재적응성
설계방호체적
공칭작동온도
제품 크기(mm)
소화약제
사용온도범위
화재시험모형크기
Mini 40
A, B, C
0.03 ㎥
68℃
25.4x186
HFC-125
-20 ~ +50℃
0.4 x 0.4 x 0.2m
Mini 120
A, B, C
0.08 ㎥
68℃
40x214
HFC-125
-20 ~ +50℃
0.5 x 0.5 x 0.3m
Mini 360
A, B, C
0.25 ㎥
68℃
40x318
HFC-125
-20 ~ +50℃
0.7 x 0.7 x 0.5m
MINI SERIES
MINI SERIES

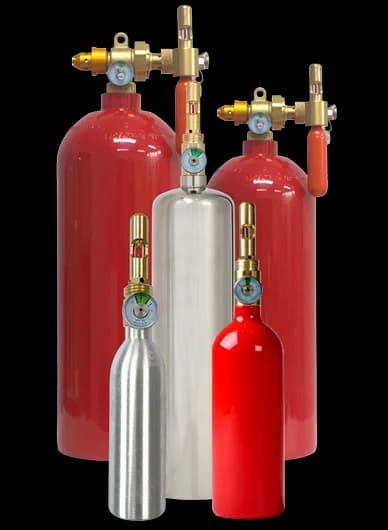

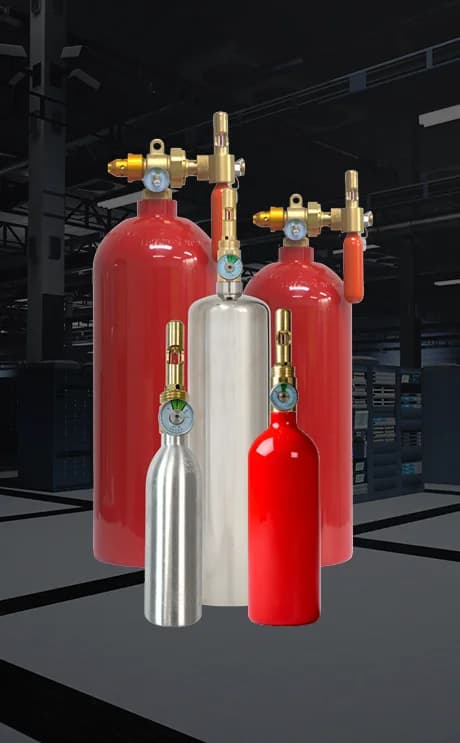

가스자동소화장치 Mini series
중·대공간 전기 화재, 초기 진압
중공간 내 열과 불꽃을 자동 감지해 화재 확산을 초기 차단하는 기계식 가스자동소화장치
Overview
공간 규모에 따라 선택하는
중·대공간 대응
가스 자동 소화 솔루션
작은 과열이, 큰 피해로 이어지기까지는 생각보다 빠릅니다. 가스자동소화장치 Mini 시리즈는 데이터 센터, 복합건축물, 공장·통신시설의 배전반/전산실 등의 밀폐/반밀폐 공간에서 발생하는 스파크·과열·과부하로 인한 초기 화재를 신속하게 진화하기 위해 탄생했습니다. 열을 감지하는 순간 소화약제를 확산시켜 화원을 제거하고 확산을 막아, 인명·재산 피해와 운영 중단 리스크를 최소화합니다.
AI/데이터/ESS/정보통신 성장으로 전기 수요 증가에 따른 화재 빈도 증가
사람이 상주하지 않는(또는 접근이 낮은) 중공간 화재 대응 한계 해결
수배전반·변압기함·MCC·전산랙 등 전기설비 특화
중형·경량 설계로 설치 공간 제약 최소화
Feature
핵심 기술로 전기화재
초기 진압 성능 극대화
01
중공간 화재 초기 순간 진압
스파크, 과열, 과부하 발생 화재를 신속 차단, 확산 최소화
02
자동 열·불꽃 감지 기계식 구조
가압된 HFC-125 약제 방출, 산소 공급 차단으로 전기설비 손상 최소화
03
중·대공간 대응을 고려한 가압·방출 구조 강화
넓은 체적에서도 소화약제가 균일 확산되도록 대용량·고신뢰 구조 적용
04
다양한 공간 규모 대응 라인업
360부터 10,000까지 5가지 모델로 모든 규모의 공간에 대응
Process
4단계 자동 감지·소화 프로세스
01
감지
대기 중 온도 120℃ 이상 또는 유리벌브(공칭 68℃) 감지
02
작동
헤드 내측에 설치된 유리벌브 파괴
03
분사
가압된 할로겐화합물 소화약제 방출
04
소화
산소 공급 차단 (질식 소화)
Models
5가지 모델로 다양한 공간 규모 대응
Mini 360
형식승인예정
설계방호체적
0.36㎥
공칭작동온도
68℃
소화약제
HFC-125
제품 크기
60x308
사용온도범위
-20 ~ +50℃
Mini 1200
MAS
26046354
S2B
202407239156795
설계방호체적
1.215㎥
공칭작동온도
68℃
소화약제
HFC-125
제품 크기
90x265
사용온도범위
-20 ~ +50℃
Mini 3000
MAS
26046355
S2B
202407239157281
설계방호체적
2.88㎥
공칭작동온도
68℃
소화약제
HFC-125
제품 크기
114x331
사용온도범위
-20 ~ +50℃
Mini 6000
MAS
26046356
S2B
202512055664043
설계방호체적
5.625㎥
공칭작동온도
68℃
소화약제
HFC-125
제품 크기
176x590
사용온도범위
-20 ~ +50℃
Mini 10000
MAS
26046357
S2B
202512055665478
설계방호체적
9.720㎥
공칭작동온도
68℃
소화약제
HFC-125
제품 크기
204x595
사용온도범위
-20 ~ +50℃
제품 상세 구조

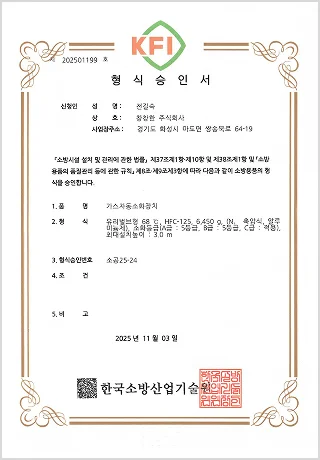

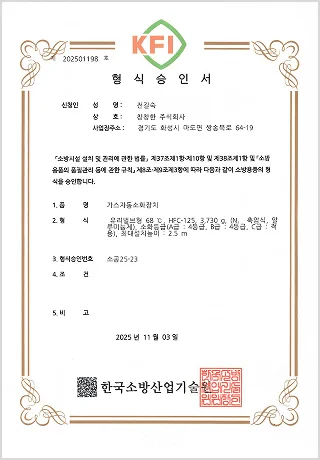

Certifications

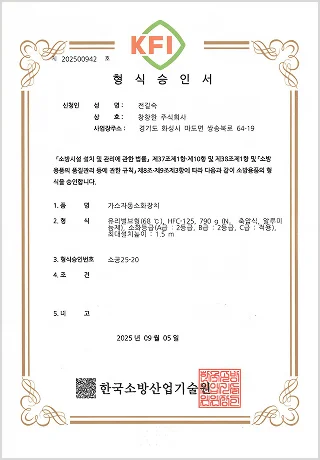

형식승인서
Installation
간편한 설치 방법
Step 01
이격 확보
고압의 도체 상호간 및 도체와
비충전 금속부와의 이격거리는 참고하여 설치한다.
Step 02
상부 부착
대상물 내부의 설치 부분을 설정하여
상부에 브라켓을 견고하게 부착하여 설치한다.
Step 03
밴드 고정
고정된 브라켓에 제품의 용기 부분을 넣어
안착시킨 다음 밴드를 잠근다.
Step 04
설치 완료
제품은 반드시 상부의 측면 벽에
수직으로 헤드부분이 위로 설치한다.
Step 01
이격 확보
고압의 도체 상호간 및 도체와
비충전 금속부와의 이격거리는 참고하여 설치한다.
Step 02
상부 부착
대상물 내부의 설치 부분을 설정하여
상부에 브라켓을 견고하게 부착하여 설치한다.
Step 03
밴드 고정
고정된 브라켓에 제품의 용기 부분을 넣어
안착시킨 다음 밴드를 잠근다.
Step 04
설치 완료
제품은 반드시 상부의 측면 벽에
수직으로 헤드부분이 위로 설치한다.
유의 사항
* 수배전반 등의 전원을 일시 차단시키고 부착해 주세요. * 피스 체결 시 주위의 전기배선 등에 유의해 주세요.
예시 이미지

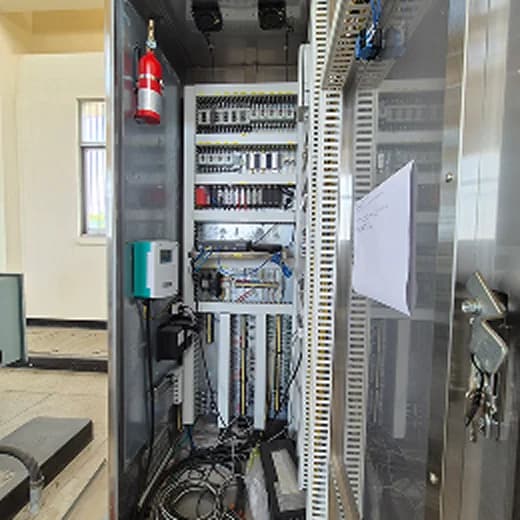

Applications

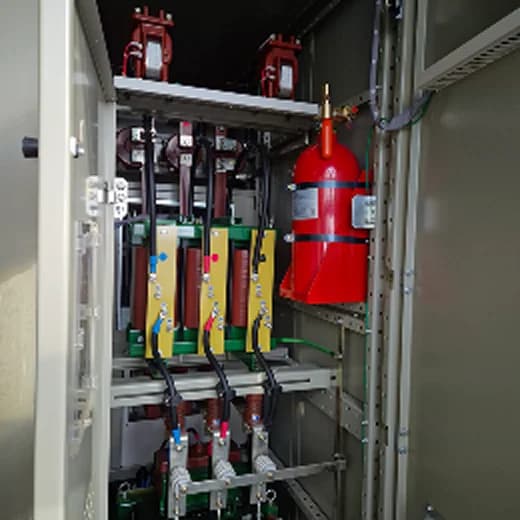

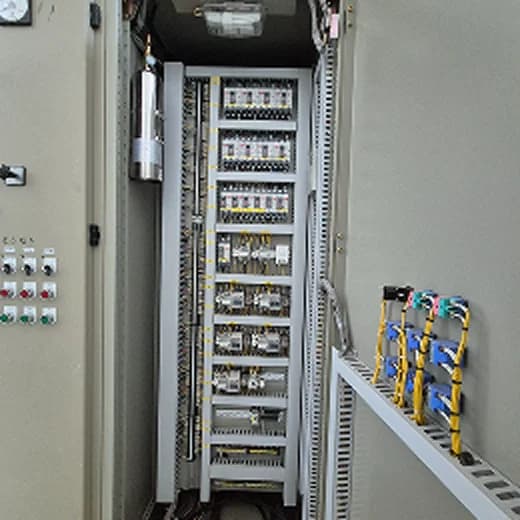

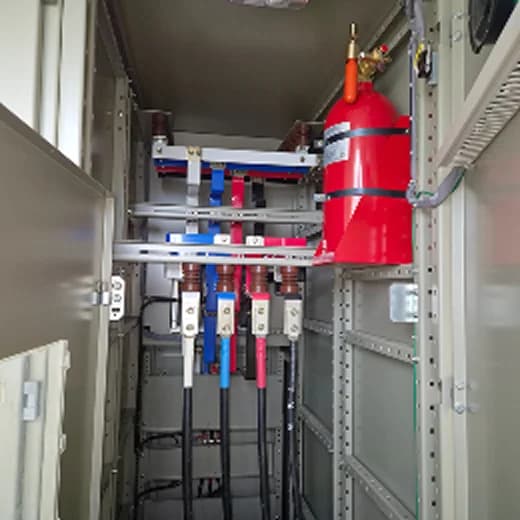

설치 사진
Gov. Procurement
조달청 등록 제품
조달청 다수공급자계약 (MAS)
나라장터 종합쇼핑몰에서 구매 가능
Mini 1200
물품식별번호
Mini 3000
물품식별번호
Mini 6000
물품식별번호
Mini 10000
물품식별번호
나라장터 종합쇼핑몰에서
"창창한 주식회사" 또는 "가스자동소화장치"로 검색
나라장터 종합쇼핑몰 바로가기
Edu. Procurement
학교장터 등록 제품
학교장터 전자조달 등록 (S2B)
학교장터 종합쇼핑몰에서 구매 가능
Mini 1200
물품분류번호
Mini 3000
물품분류번호
Mini 6000
물품분류번호
Mini 10000
물품분류번호
학교장터 종합쇼핑몰에서
"창창한 주식회사" 또는 "물품분류번호"로 검색
학교장터 종합쇼핑몰 바로가기
Specification
상세 기술 사양
Mini 360
화재적응성
A, B, C
설계방호체적
0.36 ㎥
공칭작동온도
68℃
제품 크기(mm)
60x308
소화약제
HFC-125
사용온도범위
-20 ~ +50℃
화재시험모형크기
0.6 × 0.6 × 1.0m
Mini 1200
화재적응성
A, B, C
설계방호체적
1.21 ㎥
공칭작동온도
68℃
제품 크기(mm)
90x265
소화약제
HFC-125
사용온도범위
-20 ~ +50℃
화재시험모형크기
0.9 × 0.9 × 1.5m
Mini 3000
화재적응성
A, B, C
설계방호체적
2.88 ㎥
공칭작동온도
68℃
제품 크기(mm)
114x331
소화약제
HFC-125
사용온도범위
-20 ~ +50℃
화재시험모형크기
1.2 × 1.2 × 2.0m
Mini 6000
화재적응성
A, B, C
설계방호체적
5.62 ㎥
공칭작동온도
68℃
제품 크기(mm)
176x590
소화약제
HFC-125
사용온도범위
-20 ~ +50℃
화재시험모형크기
1.5 × 1.5 × 2.5m
Mini 10000
화재적응성
A, B, C
설계방호체적
9.72 ㎥
공칭작동온도
68℃
제품 크기(mm)
204x595
소화약제
HFC-125
사용온도범위
-20 ~ +50℃
화재시험모형크기
1.8 × 1.8 × 3.0m
모델
화재적응성
설계방호체적
공칭작동온도
제품 크기(mm)
소화약제
사용온도범위
화재시험모형크기
Mini 360
A, B, C
0.36 ㎥
68℃
60x308
HFC-125
-20 ~ +50℃
0.6 × 0.6 × 1.0m
Mini 1200
A, B, C
1.21 ㎥
68℃
90x265
HFC-125
-20 ~ +50℃
0.9 × 0.9 × 1.5m
Mini 3000
A, B, C
2.88 ㎥
68℃
114x331
HFC-125
-20 ~ +50℃
1.2 × 1.2 × 2.0m
Mini 6000
A, B, C
5.62 ㎥
68℃
176x590
HFC-125
-20 ~ +50℃
1.5 × 1.5 × 2.5m
Mini 10000
A, B, C
9.72 ㎥
68℃
204x595
HFC-125
-20 ~ +50℃
1.8 × 1.8 × 3.0m
콘텐츠 준비중입니다
보다 나은 서비스를 제공하기 위해 준비중입니다.
빠른 시일 내에 업데이트하도록 하겠습니다.

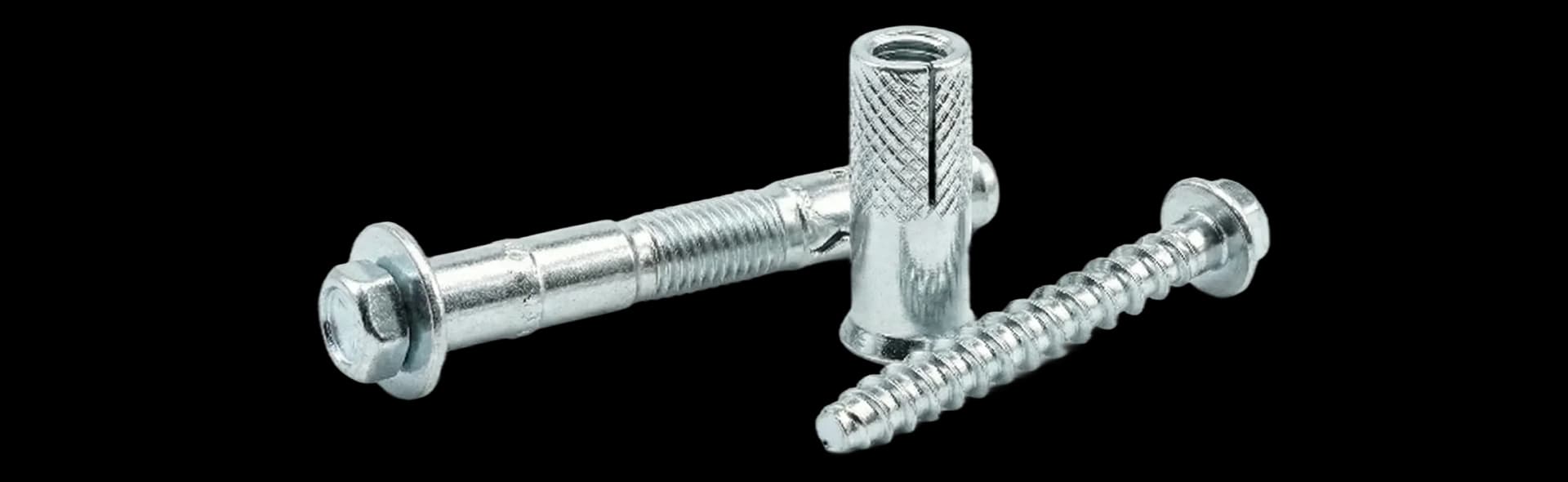

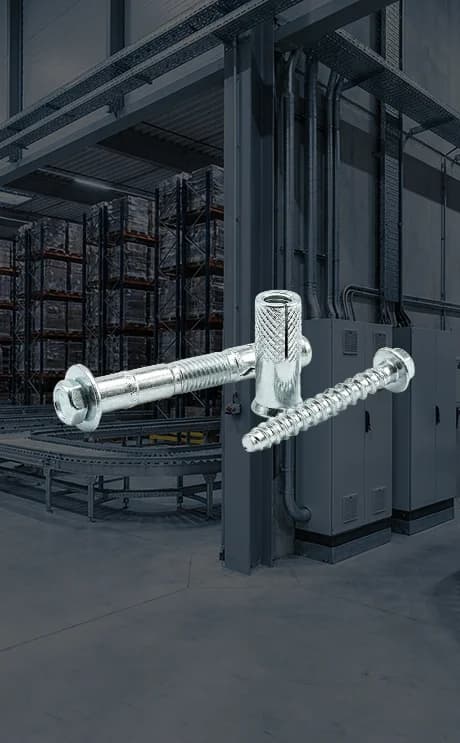

내진볼트너트
각종 부착물, 견고하고 단단하게 고정
지진 발생 시 인장력과 전단력 등 다양한 하중을 전달받아도 안정적으로 견디는 내진볼트너트
Overview
지진 발생 시
다양한 유형의 하중을 견디는
콘크리트 고정 솔루션
내진볼트너트는 구조·비구조 요소를 콘크리트에 견고하게 연결하기 위해 설계된 고정 시스템으로, 지진 발생 시 인장·전단 하중을 전달받아도 안정적으로 버틸 수 있도록 개발되었습니다. 앵커플레이트·금속구조·배관 지지대부터 수배전반·ESS 인버터함 등 지진 대응이 필요한 다양한 설비 고정에 적용됩니다. ACI 기준 내진 시험과 품질관리를 거쳐 신뢰성을 확보했으며, 국내 공인시험기관 인증으로 현장 적용의 확신을 더합니다.
ACI 기준에 적합한 내진 인장·전단 시험 및 품질관리를 거친 신뢰성 높은 제품
국내 최초의 공인시험기관 인증을 확보한 내진 앵커볼트·너트
시공 시간을 절약하고, 내진 응력까지 고려한 안정성을 제공
균열/비균열 콘크리트 환경에서 구조적 고정에 적용
Feature
핵심 구조로 내진하중
고정 성능 극대화
01
ACI 기준 적합
ACI 기준에 따른 내진 인장 및 전단 시험과 철저한 품질 관리를 거친 신뢰성
02
공인기관 인증
국내 최초 공인시험기관에서 인증받은 내진 앵커 볼트 너트 제품
03
다양한 하중 대응
지진 발생 시 발생하는 인장력과 전단력 등 다양한 유형의 하중을 전달하고 견딤
04
우수한 내열성
화재 시에도 기능을 유지하는 950°C 이상의 내열 성능 보유
Applications
4가지 적용 분야
01
구조·철골 고정
앵커플레이트, 금속구조, 강철 빔 등 구조 부착물의 콘크리트 고정
02
설비·장치 고정
기계·보일러·신호 설비, 펌프, 엘리베이터 등 각종 설비의 내진 고정
03
기계 및 소방 안전 설비
방배관 버팀대, 가스배관 버팀대, 펌프,파이프 지지대, 각종 소방 시설 등
04
전기 및 에너지 시스템
교량·도로·터널, 전차선, 전기 트레이, 수배전반, 전기 설비에 대응
Models
3가지 특화 모델로 현장별 최적의 내진 시공 환경 대응
STA
스터드 내진앵커볼트
사이즈
M8
M10
M12
M16
M20
중하중 부하에 적합한 고정형 내진앵커볼트
장기적 고정이 필요한 구조물에 적합
펀치 없이 손쉬운 시공
SKA
스크류 내진앵커볼트
사이즈
M8
M10
M12
신속 시공 및 해체 흔적 최소화
구조물 설치가 밀접한 곳에 사용
임팩트 드라이버 설치에 적합
DIA
드롭인 내진앵커볼트
사이즈
M10(3/8")
M12(1/2")
매립형 암나사 타입의 드롭인 내진앵커볼트
볼트 삽입/제거가 필요한 현장에 적합
깔끔한 마감이 필요한 현장에 적합
빠른 비교표
스터드 (STA)
시공방식
확장슬리브 고정형
특징 요약
중하중, 영구 고정
규격
M8~M20
권장 용도
배관, 장비, 구조물
스크류 (SKA)
시공방식
나사 체결형
특징 요약
신속 시공, 해체 용이
규격
M8~M12
권장 용도
밀집 구조, 임시 시설
드롭인 (DIA)
시공방식
매립 체결형
특징 요약
암나사, 볼트 탈착
규격
M10(3/8"), M12(1/2")
권장 용도
깔끔한 마감, 유지보수
타입
시공방식
특징 요약
규격
권장 용도
스터드 (STA)
확장슬리브 고정형
중하중, 영구 고정
M8~M20
배관, 장비, 구조물
스크류 (SKA)
나사 체결형
신속 시공, 해체 용이
M8~M12
밀집 구조, 임시 시설
드롭인 (DIA)
매립 체결형
암나사, 볼트 탈착
M10(3/8"), M12(1/2")
깔끔한 마감, 유지보수

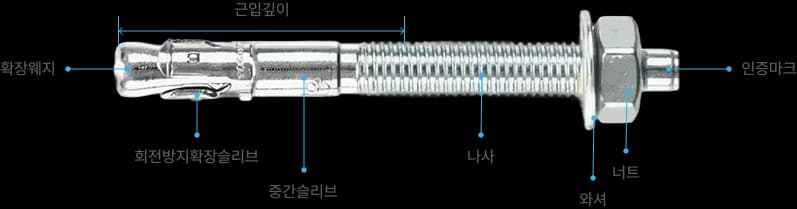

제품 상세 구조
Installation
간편한 설치 방법
Step 01
드릴링
제품 규격에 맞는 드릴 비트를 사용하여
지정된 깊이까지 콘크리트를 천공한다.
Step 02
홀 청소
와이어 브러쉬와 압축 공기 펌프를 사용하여
구멍 내부의 분진과 이물질을 완벽히 제거한다.
Step 03
앵커 삽입
와셔와 너트가 결합된 앵커를 천공된 구멍에 넣고,
필요 시 망치로 두드려 매립 깊이까지 삽입한다.
Step 04
토르크 조임
토르크 렌치를 사용하여 제조사 권장 토르크(Nm)값에 도달할 때까지 조여 고정력을 확보한다.
Step 01
드릴링
제품 규격에 맞는 드릴 비트를 사용하여
지정된 깊이까지 콘크리트를 천공한다.
Step 02
홀 청소
와이어 브러쉬와 압축 공기 펌프를 사용하여
구멍 내부의 분진과 이물질을 완벽히 제거한다.
Step 03
앵커 삽입
와셔와 너트가 결합된 앵커를 천공된 구멍에 넣고,
필요 시 망치로 두드려 매립 깊이까지 삽입한다.
Step 04
토르크 조임
토르크 렌치를 사용하여 제조사 권장 토르크(Nm)값에 도달할 때까지 조여 고정력을 확보한다.
제품별 예시 이미지
STA
SKA
DIA
Detail
스터드 내진앵커볼트
STA
콘크리트 천공 내부 정착되는 확장슬리브 타입의 스터드 내진앵커볼트로, 표준 드릴 비트와 일반 공구 사용을 통해 간단히 설치됩니다. 지진 시 수직하중 뿐만 아니라 방향 횡력에 의한 설치자 전달도 최대 중하중 전달을 위한 구조물에 적합합니다. 이후 및 장 온도변화에 강하며 시시각각 변하는 응력하에 장기 신뢰성과 내구성을 보장합니다.
특징
1
지진이 발생하여도 제 기능을 발휘하는 내진앵커볼트너트
2
세트앵커와 달리 펀치를 사용하지 않고 손쉽게 시공하여 사용하는 고정형
3
특히 적은 천공으로 쉽게 사용 가능
4
균열 및 비균열의 콘크리트에 사용
5
중하중 부하에 사용
6
사전 설치 또는 고정구의 드릴 구멍을 통해 사용
7
다양한 길이와 직경으로 선택하여 사용 가능
8
정적 및 준정적 부하용
9
내열성(950°C 이상에서도 견딤)을 가지고 있음
주요 성능 요약
펀치 없이 간편 시공
내열성 950°C 이상
다양한 길이/직경
세부 제원
d₀ (㎜)
드릴 직경
L (㎜)
볼트 길이
Lₛ (㎜)
나사산 길이
T (Nm)
조임 토르크
Sw (㎜)
너트 폭
dₙ (㎜)
구멍 유격
h₁ (㎜)
천공 깊이
hₙₒₘ (㎜)
근입 깊이
tfix (㎜)
피부착물 두께
h (㎜)
콘크리트 두께
하중성능
기준: 균열 콘크리트 내진 시험 결과
하중 유형
내용
M8
인장
전단
M10
인장
전단
M12
인장
전단
M16
인장
전단
M20
인장
전단
극한 저항력
실제 인발/전단 하중
10.5
15
10.7
13.8
15
23.9
25.4
42
50.2
57.1
특성 저항력
5% 분위수 적용
10
14.3
10.2
13.1
14.3
22.7
24.1
40
47.7
54.2
설계 저항력
안전계수 적용
6.7
9.6
6.8
8.8
9.6
15.2
16.1
26.8
32
38.2
권장 저항력
하중 안전계수 적용
4.8
7.1
4.9
6.3
6.9
10.9
11.5
19.1
22.9
27.3
*현장 조건 및 설계 기준에 따라 값이 다를 수 있습니다.
